Autor:	Aspes Kalle [ 12. Jan 2014 20:03 ]
Betreff des Beitrags:	Kolben für Simonini CCM Zylinder
Die Zylinder sind ja schon mal an anderer Stelle gezeigt worden CCM Zylinder Hier geht die Suche nach Kolben los. Hab mal Bilder gemacht und Maße abgenommen Kolben für "kleine" CCM Zylinder Dateianhang: CCN klein.jpg [ 84.42 KiB \| 21634-mal betrachtet ] Durchmesser 42,2mm Höhe 50mm Bolzen Durchmesser 12mm Höhe Mitte Bolzenauge-Kolbenboden 29mm L-Kolbenring 2 mm hoch und 1,8mm dick Abstand Kolbenring Unterkante zu Kolbenhemd 42,6mm Anschlag Kolbenring nach links versetzt Kolben für "großen" CCM Zylinder Dateianhang: CCM groß.jpg [ 204.82 KiB \| 21634-mal betrachtet ] Durchmesser 49,2mm Höhe 53mm Bolzen Durchmesser 12mm Höhe Mitte Bolzenauge-Kolbenboden 30mm L-Kolbenring 2 mm hoch und 2,1mm dick Abstand Kolbenring Unterkante zu Kolbenhemd 48,6mm Anschlag Kolbenring Mittig Die Bohrungen für die Hilfsüberströmer bzw. Schmierung hab ich jetzt nicht vermessen, die können ja leicht nachher eingebracht werden und spielen erst mal ne untergeordnete Rolle. Sollte es notwendig sein mess ich die aber auch noch gerne nach, Kennt jemand einen Kolbenlieferant für die Kolben? Der Schlich in Mayen (der die Zylindersätze noch neu hat) ist in der Hinsicht indiskutabel! Gruß Kalle

Autor:	Aspes Kalle [ 8. Okt 2014 10:05 ]
Betreff des Beitrags:	Re: Kolben für Simonini CCM Zylinder
So hier mal ein update zu dem Thema Dateianhang: CCM Kolben und Zylinder.jpg [ 55.7 KiB \| 21406-mal betrachtet ] Dateianhang: CCM Zylinder.jpg [ 45.78 KiB \| 21406-mal betrachtet ] Das ist jetzt ein neuer nach Vorlage gefertigter Kolben! Dann wurde noch der Zyinder mit Nikasil neu beschichtet und passend zum Kolben geschliffen. Das Ganze hat um die 300 Euro gekostet. Hier noch mal vielen Dank an die Aprilia Garage Jetzt muss ich mal sehen in welches Projekt ich diesen Zylinder mit den riesigen Kanälen einbaue Gruß Kalle

Autor:	oldmoped [ 9. Okt 2014 09:34 ]
Betreff des Beitrags:	Re: Kolben für Simonini CCM Zylinder
Hallo Kalle, guggst du hier: http://www.ebay.it/itm/PISTONE-SIMONINI ... 19f490f5ea Gruß Felix

Autor:	Aspes Kalle [ 9. Okt 2014 09:44 ]
Betreff des Beitrags:	Re: Kolben für Simonini CCM Zylinder
Hallo Felix, leider nur ein Kolben von Simonini, aber nicht für die gezeigten Zylinder. Wir sind im Vorfeld auch vermehrt über ähliche Anzeigen gestolpert. Hier kannst du auch die gesuchten Maße sehen, die leider nicht mit deinem Link zusammenpassen Es gibt auch Polini Kolben für Minarelli Zylinder, das sind dann aber nicht die Kolben für die Polini Zylinder der Serien 5000 oder 6000 Gruß Kalle

Autor:	oldmoped [ 9. Okt 2014 12:30 ]
Betreff des Beitrags:	Re: Kolben für Simonini CCM Zylinder
Ah, danke für die Aufklärung, wieder was gelernt. Es herrscht halt bei den Ersatzteilen das gleiche italienische Chaos wie bei den kompletten Motoren. Gruß Felix

Autor:	maicoschrauber [ 2. Feb 2017 13:44 ]
Betreff des Beitrags:	Re: Kolben für Simonini CCM Zylinder
wo bekomme ich einen Ersatzkolben für den grossen ccm Zylinder? bitte Antwort an Anton.messerer@web.de

Autor:	Aspes Kalle [ 4. Apr 2020 17:16 ]
Betreff des Beitrags:	Re: Kolben für Simonini CCM Zylinder

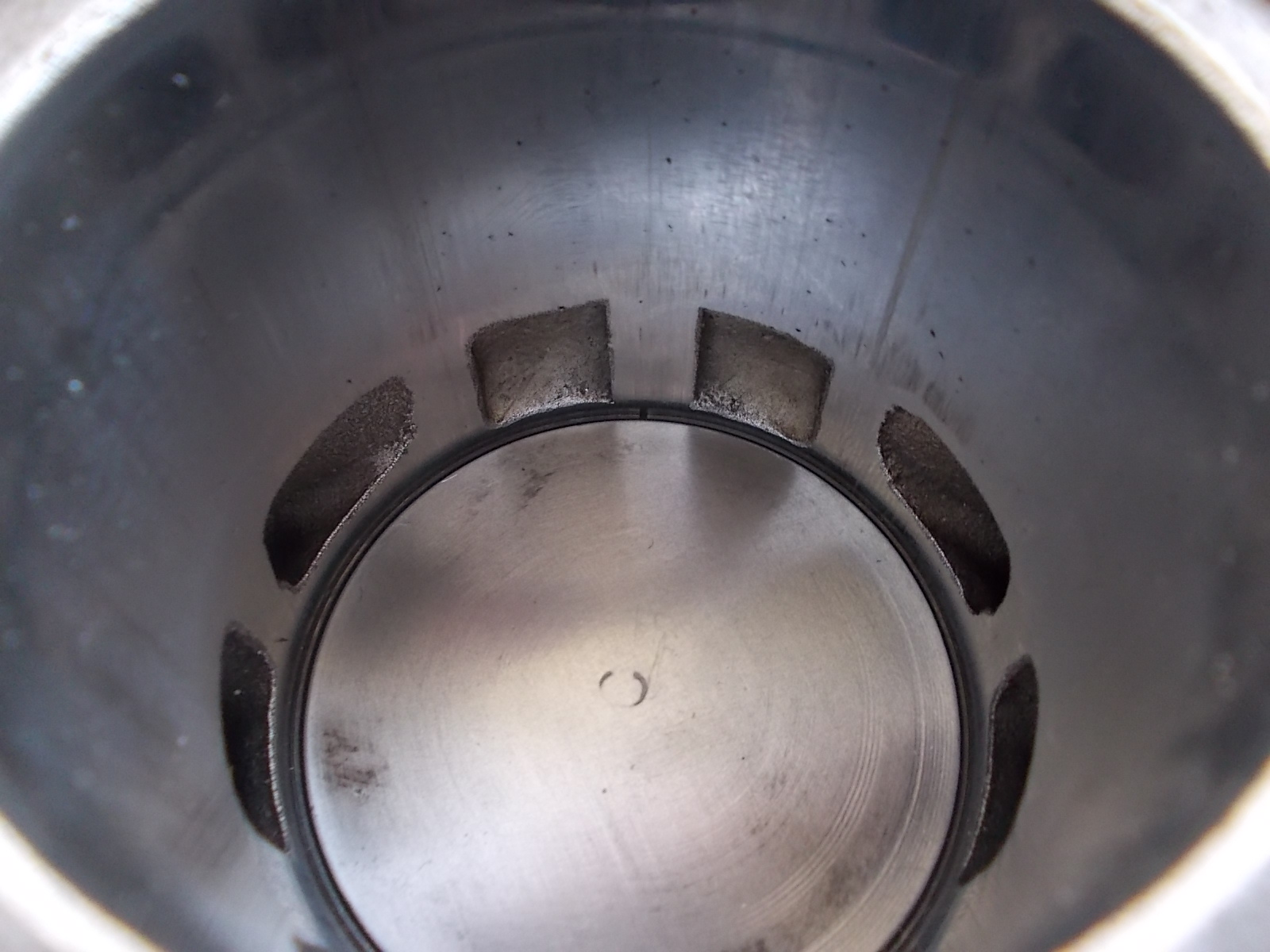

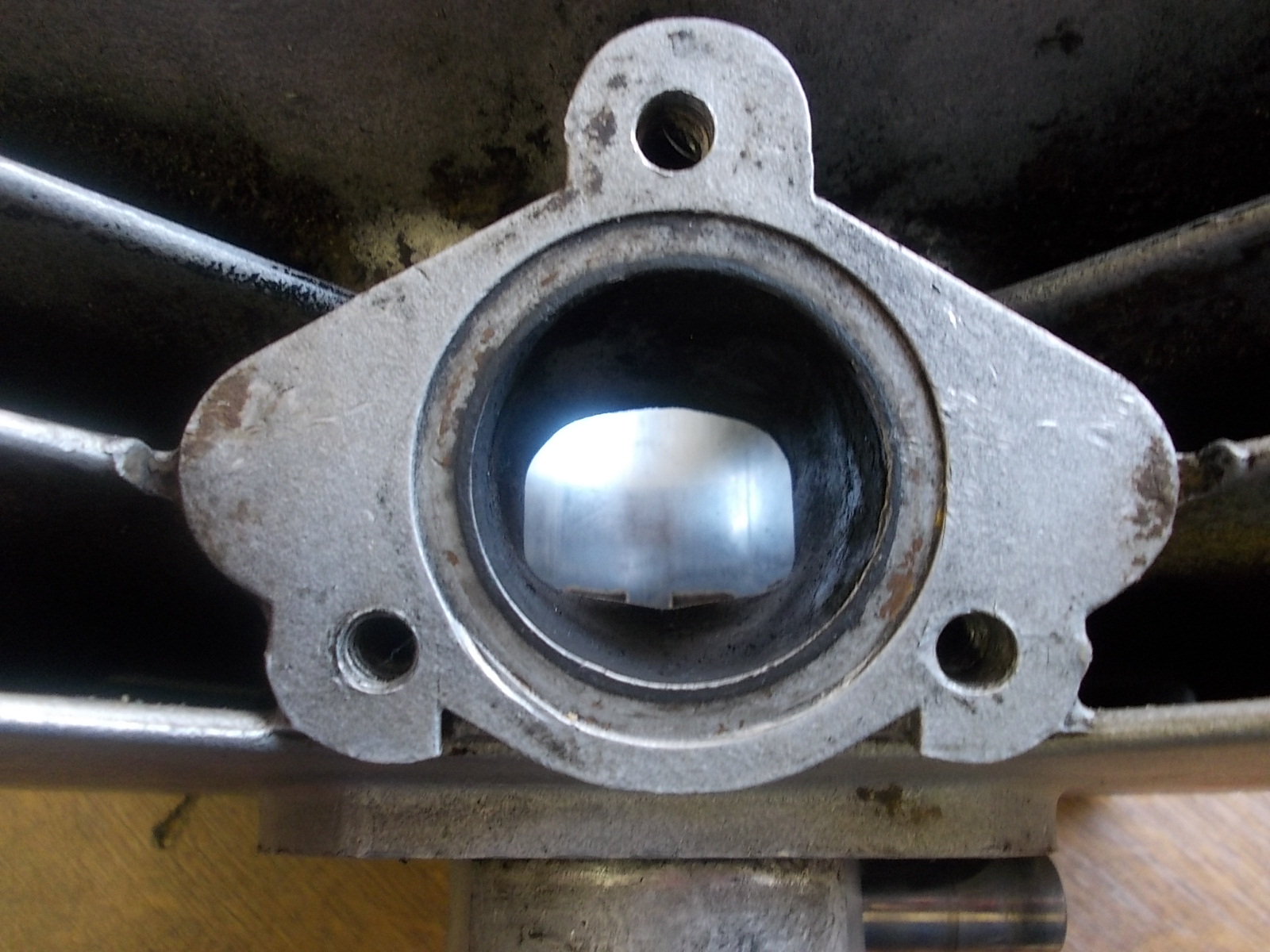

Auf speziellen Wunsch von Frank hier mal Bilder von den Kanälen des 80ccm Simonini CMM Zylinder Dateianhang: 566FC3ED-1B6E-4F0C-B12B-859F9259909C.jpeg [ 491.96 KiB \| 18346-mal betrachtet ] Dateianhang: C950E3C1-92FF-4AC2-9E1C-B1711AADEEE8.jpeg [ 486.1 KiB \| 18346-mal betrachtet ] Dateianhang: 7EF794E2-25A8-4FFB-A6AB-51F5970C7447.jpeg [ 500.25 KiB \| 18346-mal betrachtet ] Dateianhang: B9DD6F39-9D66-4AC5-9CCC-0C4ACA911355.jpeg [ 458.25 KiB \| 18346-mal betrachtet ] Kalle

Autor:

italomoped [ 5. Apr 2020 20:34 ]

Betreff des Beitrags:

Re: Kolben für Simonini CCM Zylinder

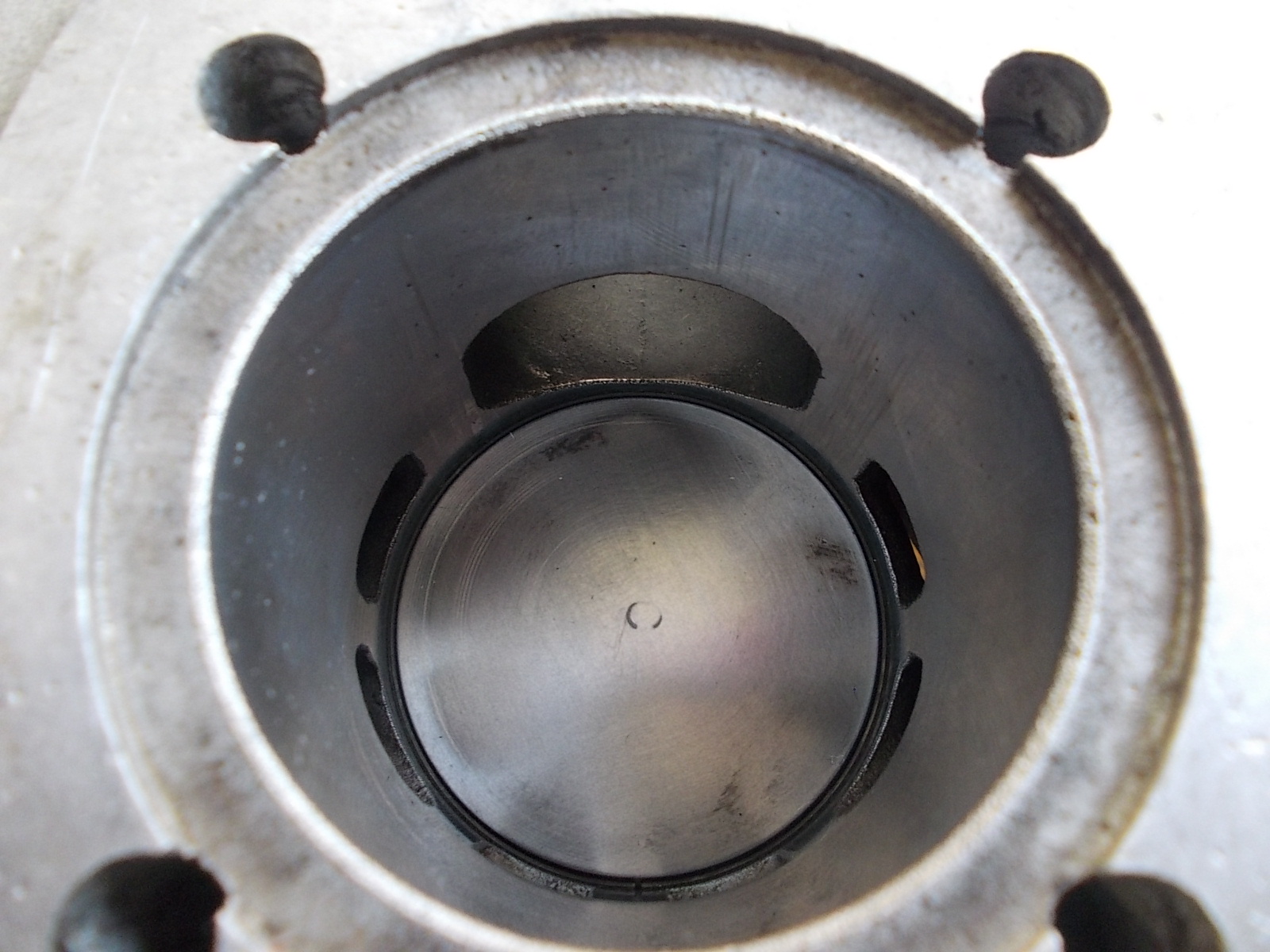

Mein CCM Zylinder sieht so aus, die Löcher im Kolben muß ich noch bohren.

Dateianhänge:

CCM.jpg [ 30.86 KiB | 18301-mal betrachtet ]

CCM 3.jpg [ 31.97 KiB | 18301-mal betrachtet ]

CCM 2.jpg [ 30.4 KiB | 18301-mal betrachtet ]

CCM 1.jpg [ 25.21 KiB | 18301-mal betrachtet ]

Autor:	Aspes Kalle [ 5. Apr 2020 20:38 ]
Betreff des Beitrags:	Re: Kolben für Simonini CCM Zylinder
Taugen bestimmt nichts die Dinger, totaler „Lochfrass“ in den Zylinderwänden Kalle

Autor:

Matthias [ 10. Apr 2020 15:45 ]

Betreff des Beitrags:

Re: Kolben für Simonini CCM Zylinder

Hallo,

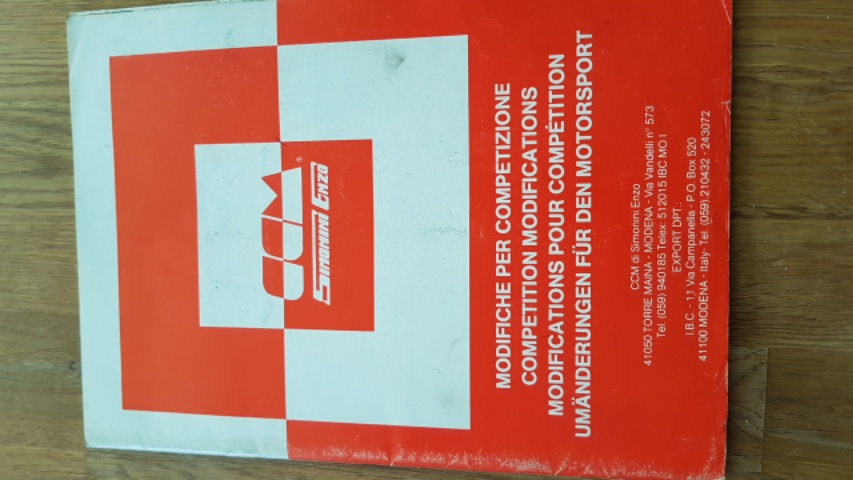

Hier ein Original Simonini Katalog von 1983 mit Teilenummern.
Kalle...da müsste Dein Zylinder mit Kolben dabei sein.
Gruß Matthias

Dateianhänge:

2020041015354700.jpg [ 102.64 KiB | 18246-mal betrachtet ]

2020041015353800.jpg [ 117.48 KiB | 18246-mal betrachtet ]

2020041015352700.jpg [ 78.87 KiB | 18246-mal betrachtet ]

2020041015334600.jpg [ 109.38 KiB | 18246-mal betrachtet ]
