Nach dem Rennen in Pfungstadt hat die alte Sitzbank es doch gut drüber bekommen






Also muss ich mich nen Neubau machen. Will mir erst mal ein neues Untergestell aus Metall machen. Ob ich das evtl. als Form für ein Kunststoffteil nehme weiß ich nicht genau, mal sehen.

Erst mal ne zweite total kaputte Sitzbank von zwei Lagen Bezug befreit. Das Ganze ist mehr als Kernschrott.










Jetzt mal eine Papierschablone grob erstellt und auch den Radius am hinteren Teil abgenommen.








Morgen bekomme ich eine Tafel Blech und dann geht es weiter

Kalle

_________________

Hallo Kalle,

wenn du sowieso eine neue Unterschale machst, mach doch gleich eine für die kurze Sitzbank!
Sieht einfach um Welten besser aus.

Gruß
Felix

_________________
Zwei Takte sind genug und Ventile gehören in die Reifen.
----------------------------------------------------------------
www.oldmoped.de

Darüber lässt sich vortrefflich streiten, was besser aussieht. Nur meine Aprilia hat noch den originalen Bügel am Heck, welcher auch nicht abkommt. Damit sieht jedoch eine kurze Sitzbank nicht wirklich passend aus.

Somit wird es erst mal bei der langen Sitzbank bleiben.

Kalle

_________________

So heute mal die zwei bestellten Blechtafeln vom KFZ Laden meines Vertrauen abgeholt und die Papierschablone übertragen.




Danach die Kanten umgelegt






Jetzt den Kotflügelausschnitt ermittelt, auf das Blech übertragen und alles ausgeschnitten.








Trotz nur 0,9mm Blech alles sehr stabil! Jetzt muss ich (morgen?) das Blech für den Kotflügelausschnitt herstellen. Ob ich da jetzt das Blech treibe oder doch überschüssiges Blech rausschneide und verschweisse, das überlege ich mir bis dahin noch.

Kalle

_________________

Sohab mal ein wenig weiter gemacht. Hab mich entschieden das Blech einzuschneiden, damit es nacher besser und leichter in Form zu bringen ist.

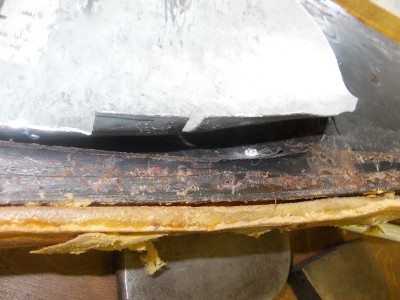

Erst mal Papier eingelegt in das alte Unterteil und geschaut wo ich wieviel einschneide damit es passt




Nachher flach gelegt, sieht das Ganze dann so aus.




Die Einschnitte auf das schon zugeschnittene Blech übertragen.




Nachdem ich das Blech zugeschnitten hab, überlegte ich erst mal wie runde ich das Teil denn grob in Form. Dazu hab ich dann einen alten Hydraulikzylinder in den Schraubstock gespannt und losgelegt. Jetzt ging das alles doch recht gut, das ich vor lauter Freude irgendwie vergessen hab Bilder zu machen. Jetzt wurde es auch noch spät und Fräuchen lockte mich mit Wein vor den Kamin
Na gut die Bilder des aktuellen Status kommen noch.

Kalle

_________________

Blecharbeiten find ich immer genial. Was man so aus einem flachen Blech machen kann, ist schon erstaunlich. Letztes Jahr habe ich noch einen Innenradlauf für meinen verschrempten SLK gedengelt.
Bin gedpannt, wie dein Ergebnis ausschaut.

_________________
Grützi
Dirk

Forum live im Ruhrgebiet 2012
Forum live im Ruhrgebiet 2013

Kann mir bitte mal jemand von euch der ne kurze Aprilia Sitzbank hat ein paar Maße durchgeben. Hab. Noch nen schönen RC Sitzbankbezug gefunden in meinen Katakomben, aber eben für ne kurze Sitzbank.

Musste wissen wie lang die ab der Rundung für den Kotflügel bis zum Heck geht.

Gruß
Kalle

_________________

Hi Kalle,

mach ich dir, und die kurze Sitzbank sieht auch auf dem Bügelrahmen besser aus, ätsch.

Gruß
Felix

_________________
Zwei Takte sind genug und Ventile gehören in die Reifen.
----------------------------------------------------------------
www.oldmoped.de

Zuerst einmal kam der Schmiedekissen aus UK (noch vor Brexit Zoll ) und musste mit Quarzsand gefüllt werden.

Jetzt lässt dich vorzüglich damit arbeiten. Man kann sehr gut gewölbte Formen austreiben, welche auch schön glatt werden.




Hab erst eine Seite fertig gestellt und die Enden der Schlitze immer dann verschweisst wenn es passte.






Jetzt fehlt mir noch nur die „rechte vordere“ Ecke, dann kann ich alles in das ausgeschnittene Grundblech einarbeiten.






Da ich aber zum einen noch auf die Messwerte von Felix und auf die Schaumstofflieferung warten muss, werde ich die Fertigstellung erst mal zur Seite legen.

Will unbedingt die Aspes Hopi fertig bekommen. Die soll Ende Juni angemeldet sein. Die Aprilia läuft zur Not ja noch mit der alten Bank, auch wenn die arg lediert ist

Kalle

_________________

Das sieht doch schon gut aus. Wirst du das Blech noch Abkanten und überlappend , oder auf Stoß anschschweißen?
