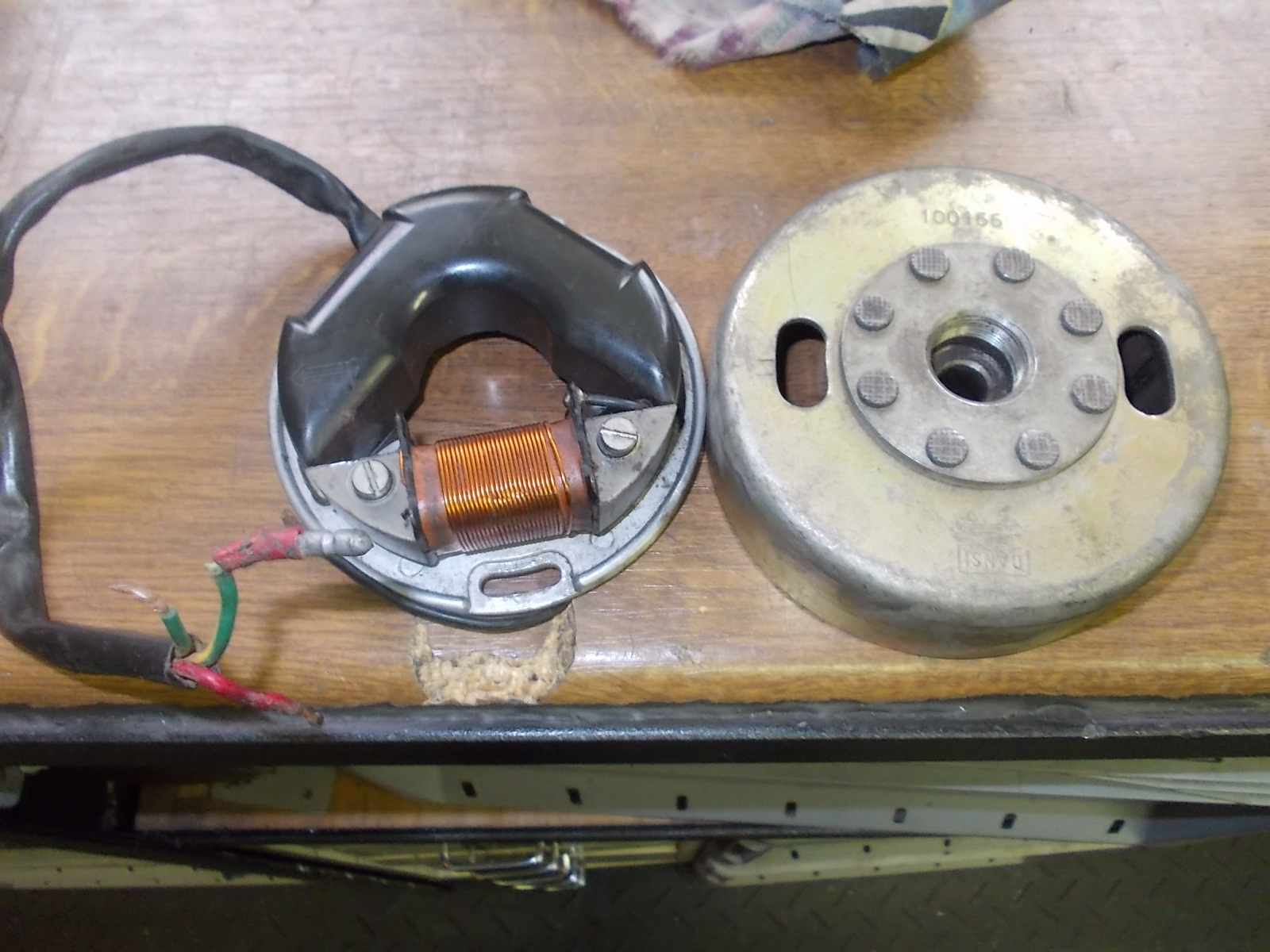

Hab hier noch ne Dansi kontaktlos, welche für Franco Morini UC6 passen sollte.

Kurbelwellenkonus mit Edding geschwärzt, Polrad drauf und gedreht. Perfektes Tragbild, ist als passend.

Jetzt hab ich nur das Problem der Kabelbelegung. Hier ist der Ganze Zündungsblock in einem vergossen, die Lichtspule ist eindeutig.




Jetzt kommen drei Kabel aus dem Zündungsblock, nur andere Farben wie bekannt. Ich denke es könnte wie folgt sein

Rot = C (wo auch der Killschalter hinkommt)
Grün = G
Grün/Gelb = Masse

Kann das jemand bestätigen?

Wie ist denn die Kabelführung aus dem Block bei Morini, wenn ne Kontaktloszündung verbaut ist? Durch das Miniloch der 2-Kabel Kontaktzündung passen die 4 Kabel ja nicht.

Kalle

_________________

Doch Kalle, die kommen da durch. Dann lass`die Dichtung weg, ist eh kein Platz mehr für den Schmutz,wenn vier Kabel plus Hülle durchgehen.

Gruß Richard

Morgen Kalle, ich habe auch eben nachgeschaut, die Anschlüsse sollten so passen, bei der 21/6 isses auch Farblich so verkabelt, und das kleine Loch verträgt sogar 4 Litzen ohne Dichtung.
Grüße

Ok, danke für die Rückmeldungen.

Werde aber die Bohrung vergrößern und nen anderen Stopfen nehmen. So ne Scheuerkante mag ich gar nicht.

Kalle

_________________

Jungs nur noch mal für mich als Franco Morini Novize:

Diese Dansi kommt an die baugleichen RE1 Zündspule wie die Minarelli, oder?

Und wo hole ich mir denn da den Zündzeitpunkt, das Ding hat ja überhaupt keinen aussen liegenden Picker? Wer hat denn diese Zündung schon mal eingestellt?

Kalle

_________________

So was die Einstellmarkierungen des Zündzeitpunkt angeht, bin ich fündig geworden.
Ist auf der Spule und man kann es durch das Fenster im Polrad sehen.




Im Werkstatthandbuch steht 2,0 bis 2,2 vor OT Kann ich mir irgendwie gar nicht vorstellen. Bestimmt wieder so ne Drosselgeschichte. Wir werden es sehen.

Kalle

_________________

Hallo,
habe diese Zündung auch mit der 6v re1 Zündspule
Kabel auch rot grün grün/gelb und ei schwarzes was aus der Kupferspule kommt.
Wie ist da der Anschluß ?

Frank

Da muss ich passen, hab die Zündung noch nicht getestet. Andere Projekte standen und stehen vorher noch an.

Hast du denn mal die obere Auflistung probiert?

Kalle

_________________

Wollte erstmal nachfragen wegen dem schwarzen Kabel.
werde mich mal ran wagen....

Frank

Wie oben angeschlossen Funke ist da, jetzt nur noch der schwarze

Wo schließe ich licht an ?


Frank
